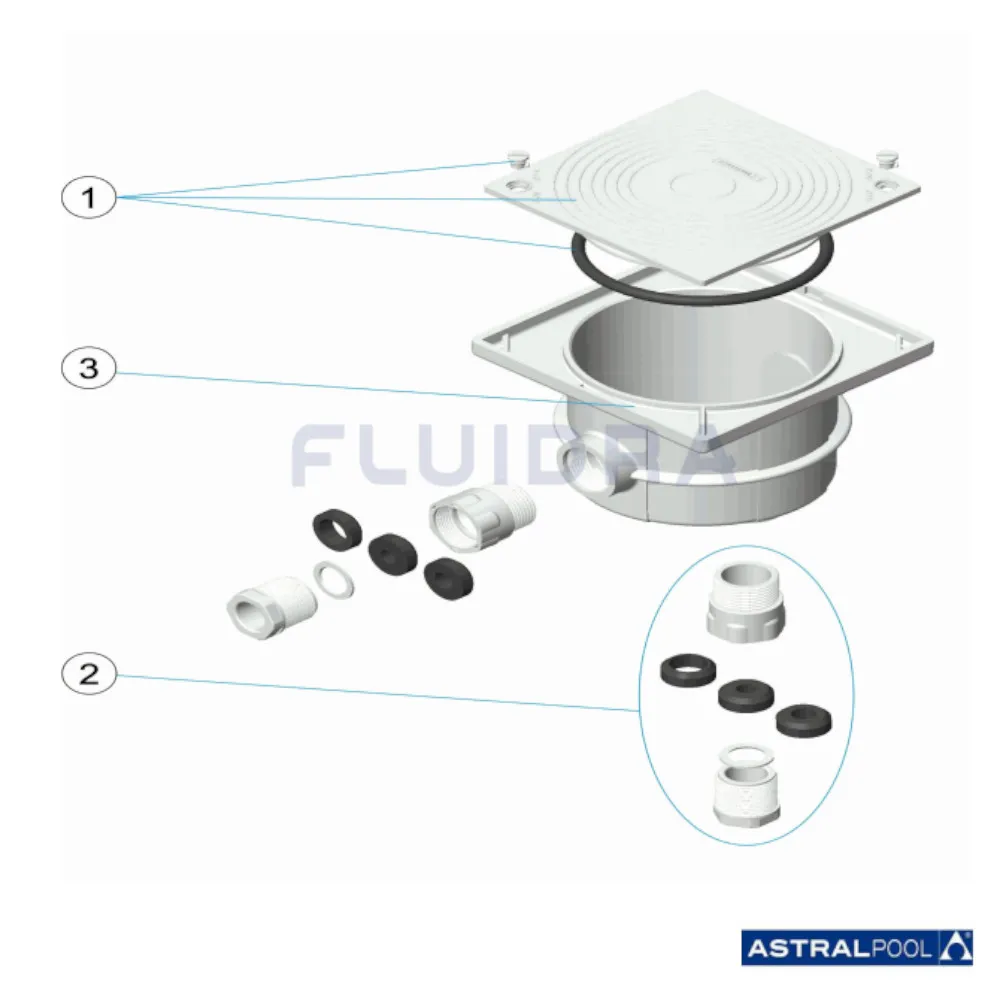

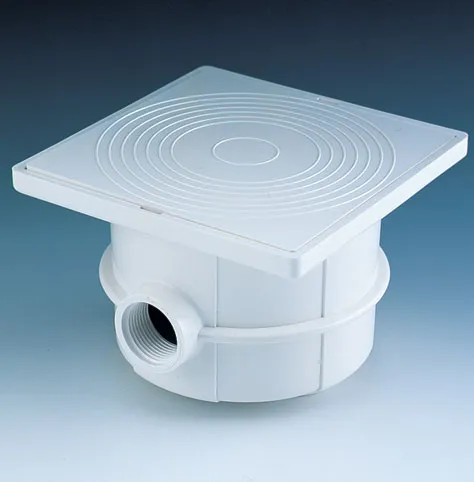

Abzweigdose Kabelabzweigdose Trafo Scheinwerfer Poolbeleuchtung in anthrazit

Abzweigdose Kabelabzweigdose Trafo Scheinwerfer Poolbeleuchtung in anthrazit

Was ist der Sinn einer Abzweigdose?

Die Abzweigdose dient dazu, elektrische Verbindungen sicher zu machen und vor äußeren Einflüssen zu schützen.
Sie ermöglicht es, Kabel und Drähte ordnungsgemäß zu verbinden und elektrische Verbindungen zu schaffen, die sicher und zuverlässig sind.

Wann müssen Abzweigdosen eingesetzt werden?
Eine Abzweigdose (auch als Verteilerdose, Geräteeinbaudose oder Verbindungsdose, normgerecht jedoch als Installationsdose bezeichnet) wird bei Elektroinstallationen eingesetzt,
um mehrere elektrische Leitungen zusammenzuführen und sie muss der Norm DIN VDE 0606-1 entsprechen.

Wo setzt man Abzweigdosen?
Dosen für Schalter und Steckdosen neben Türen sind in einer Höhe von 105 Zentimeter anzubringen. Die Zone beginnt zehn Zentimeter neben der Tür, der Raumecke oder einer Raumkante und ist 20 Zentimeter breit.
Besondere Vorschriften gelten in Bädern. Dort ist nur eine obere Installationszone vorhanden.

Installation:

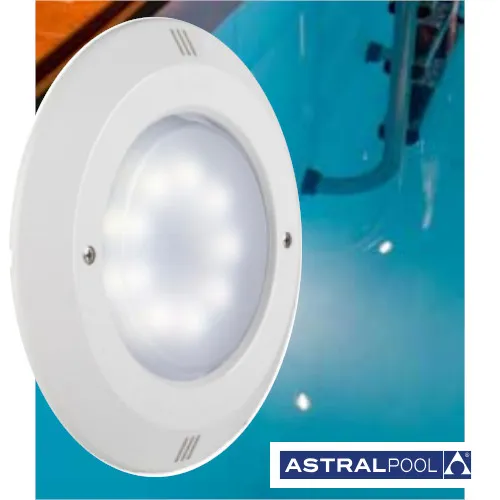

Schwimmbad-Scheinwerfer bestehen aus einer Einbaunische und dem Scheinwerfereinsatz mit Kabel. Das Kabel wird in einer größeren Länge in der Nische aufgerollt, dass ein Lampenwechsel bei gefülltem Becken möglich ist. Der Scheinwerfer wird mit einem flexiblen, eingedichteten Kabelschutzrohr mit der Kabelanschlussdose am Beckenrand oberhalb des Wasserspiegels verbunden. Von dort führt die Leitung bis zum Trafo.

Der Elektriker schließt den Trafo an einen Lichtschalter an, den man gut erreichen sollte. Unterwasser-Scheinwerfer werden aus Sicherheitsgründen mit 12V Niederspannung betrieben. Bei 300W-Scheinwerfern muss der Leitungsquerschnitt vom Trafo zur Kabelanschlussdose über einen großen Querschnitt verfügen.

Brauchen Sie Unterstützung? Sprechen Sie uns einfach an.

T. SCHARNER GmbH aus Lehre Wendhausen / Tel: 05309-99010 / Mail: [email protected]

Bitte prüfen Sie vor Bestellung immer, ob unsere Original-Bilder mit Ihrem Teil übereinstimmen.
Wir möchten Ihnen eine schnelle Lieferung vom Ersatzteil bieten und natürlich Bestellungen auf Verdacht (die leider oft nicht passen) und somit die Rücksendung vermeiden.
