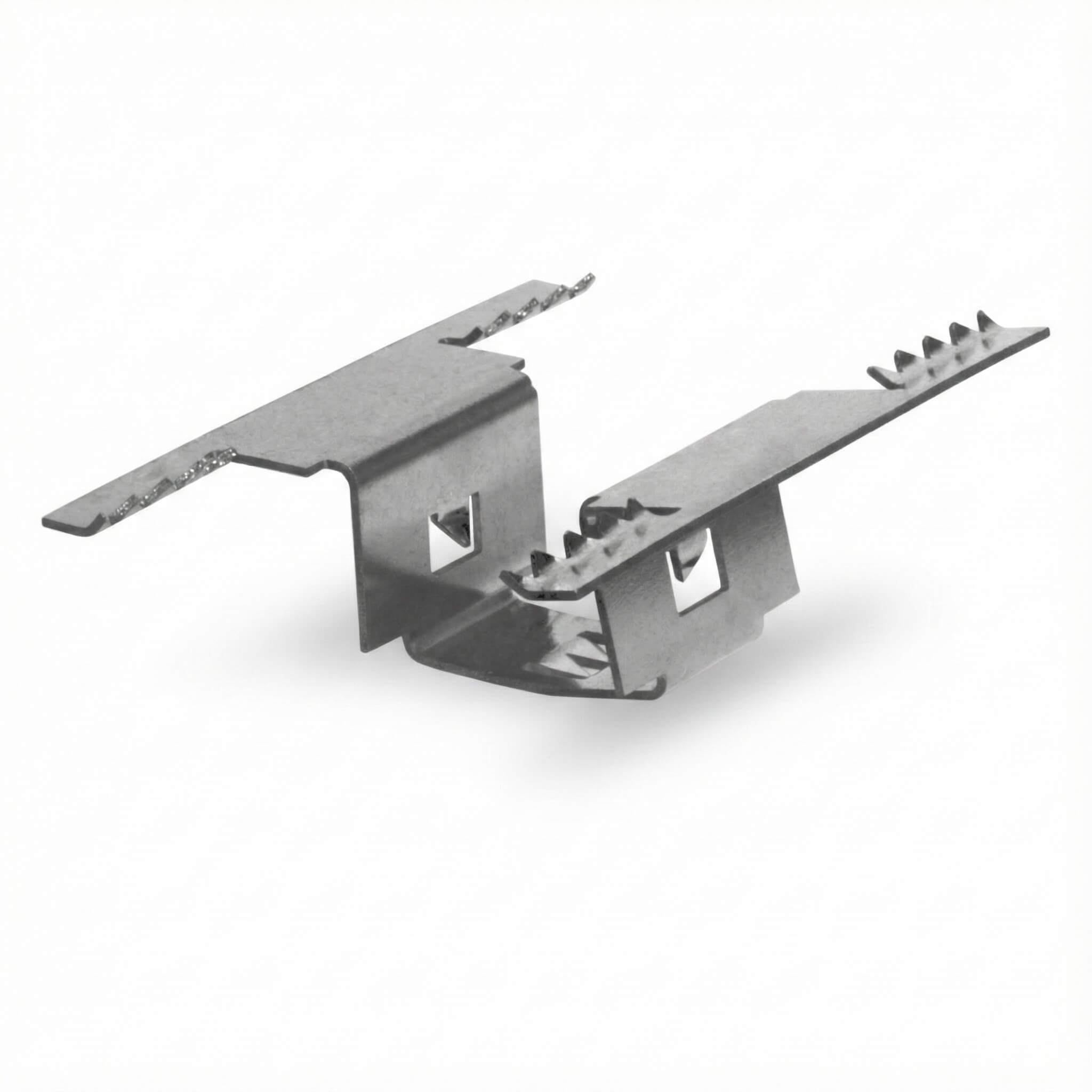

K2 TerraGrif K2MI Duo 18 2003542 Potentialausgleich

Der K2 TerraGrif K2MI Duo 18 (Artikelnummer 2003542) ist die professionelle Lösung für den Potentialausgleich in Photovoltaik-Montagesystemen mit K2 DomeClamp-Modulklemmen. Diese hochwertige Edelstahl-Komponente wurde speziell für Flachdach-Installationen entwickelt und ermöglicht einen sicheren, normgerechten Blitzschutz und eine zuverlässige Erdung Ihrer PV-Anlage. Mit dem TerraGrif K2MI Duo 18 verbinden Sie gleichzeitig zwei Module mit dem Erdungssystem – ideal für vertikale und horizontale Modulorientierungen.



Vorteile auf einen Blick

• Doppelte Effizienz: Verbindet gleichzeitig zwei Module mit nur einer Komponente – spart Zeit und Kosten bei der Installation
• Direkte DomeClamp-Integration: Wird einfach an der K2 Modulklemme DomeClamp befestigt – keine zusätzlichen Werkzeuge erforderlich
• Universell einsetzbar: Geeignet für vertikale und horizontale Modulorientierung (Landscape/Portrait)
• Normgerechter Potentialausgleich: Erfüllt die Anforderungen der VDE-Normen für Blitzschutz und Erdung
• Langlebig und korrosionsbeständig: Gefertigt aus hochwertigem Edelstahl 301 TA (Norm NFA 35573)
• Kompatibel mit K2 Dome-Systemen: Funktioniert mit D-/S-Dome V und D-/S-Dome 6 Montagesystemen
• Einfache Montage: Schnelle Fixierung ohne komplizierte Installationsschritte
• Leichtgewicht: Mit nur 3,6 Gramm kaum spürbares Zusatzgewicht für Ihre PV-Anlage
• Kompakte Bauweise: Platzsparende Abmessungen (40 × 11,7 × 36 mm) ermöglichen flexible Platzierung
• 12 Jahre Produktgarantie: K2 Systems bietet umfassenden Schutz für Ihre Investition





Einsatzbereiche und Kompatibilität

Der K2 TerraGrif K2MI Duo 18 wurde speziell für den Einsatz in K2 Flachdach-Montagesystemen entwickelt und ist optimal abgestimmt auf die K2 DomeClamp-Modulklemme. Das Produkt eignet sich hervorragend für:

• K2 Dome 6 System: Vollständige Kompatibilität mit dem bewährten Dome 6 Montagesystem für ballastierte Flachdachanlagen
• K2 Dome Zero System: Perfekt für das innovative, ballastfreie Flachdach-System von K2
• K2 D-/S-Dome V und D-/S-Dome 6: Bewährte Systeme für verschiedene Flachdach-Anwendungen
• Vertikale Modulorientierung (Portrait): Optimale Lösung für hochkant montierte PV-Module
• Horizontale Modulorientierung (Landscape): Ebenso geeignet für quer montierte Module

Die direkte Befestigung an der DomeClamp-Modulklemme macht den TerraGrif K2MI Duo 18 zur idealen Wahl für Installateure, die eine schnelle und sichere Erdungslösung benötigen.



Installation und Hinweise

Die Montage des K2 TerraGrif K2MI Duo 18 ist denkbar einfach und erfolgt in wenigen Schritten:

1. Vorbereitung: Stellen Sie sicher, dass die K2 DomeClamp-Modulklemmen bereits am Montagesystem befestigt sind
2. Positionierung: Platzieren Sie den TerraGrif K2MI Duo 18 an der DomeClamp im Bereich zwischen zwei Modulen
3. Befestigung: Die Federklemme rastet direkt an der DomeClamp ein – ohne zusätzliche Schrauben oder Werkzeuge
4. Potentialausgleich: Das Bauteil stellt automatisch den elektrischen Kontakt zwischen Modulrahmen, Klemme und Montagesystem her
5. Erdungsanschluss: Verbinden Sie das System mit dem Erdungskabel Ihrer PV-Anlage gemäß VDE-Vorschriften

Wichtige Installationshinweise:

• Ein TerraGrif K2MI Duo 18 verbindet zwei benachbarte Module gleichzeitig
• Die Komponente ist für vertikale und horizontale Modulausrichtung gleichermaßen geeignet
• Achten Sie auf saubere, oxidfreie Kontaktflächen für optimale Leitfähigkeit
• Befolgen Sie die aktuellen VDE-Richtlinien für Blitzschutz und Erdung von PV-Anlagen
• Die Installation sollte von qualifiziertem Fachpersonal durchgeführt werden
• Prüfen Sie die Kompatibilität mit Ihrem konkreten K2 Dome-System vor der Bestellung



Warum ist der Potentialausgleich wichtig?

Der Potentialausgleich ist eine unverzichtbare Sicherheitsmaßnahme in jeder Photovoltaikanlage. Er verhindert gefährliche Spannungsdifferenzen zwischen metallischen Komponenten und schützt Ihre Anlage vor:

• Blitzeinschlägen: Ableitung von Blitzströmen in das Erdreich
• Überspannungen: Schutz elektronischer Komponenten wie Wechselrichter und Optimierer
• Korrosion: Vermeidung von elektrochemischen Reaktionen durch Potentialdifferenzen
• Personengefährdung: Schutz vor elektrischem Schlag bei Berührung von Anlagenteilen

Der K2 TerraGrif K2MI Duo 18 gewährleistet einen zuverlässigen, dauerhaften Potentialausgleich zwischen Modulrahmen und Montagesystem – eine Investition in die Sicherheit und Langlebigkeit Ihrer PV-Anlage.
