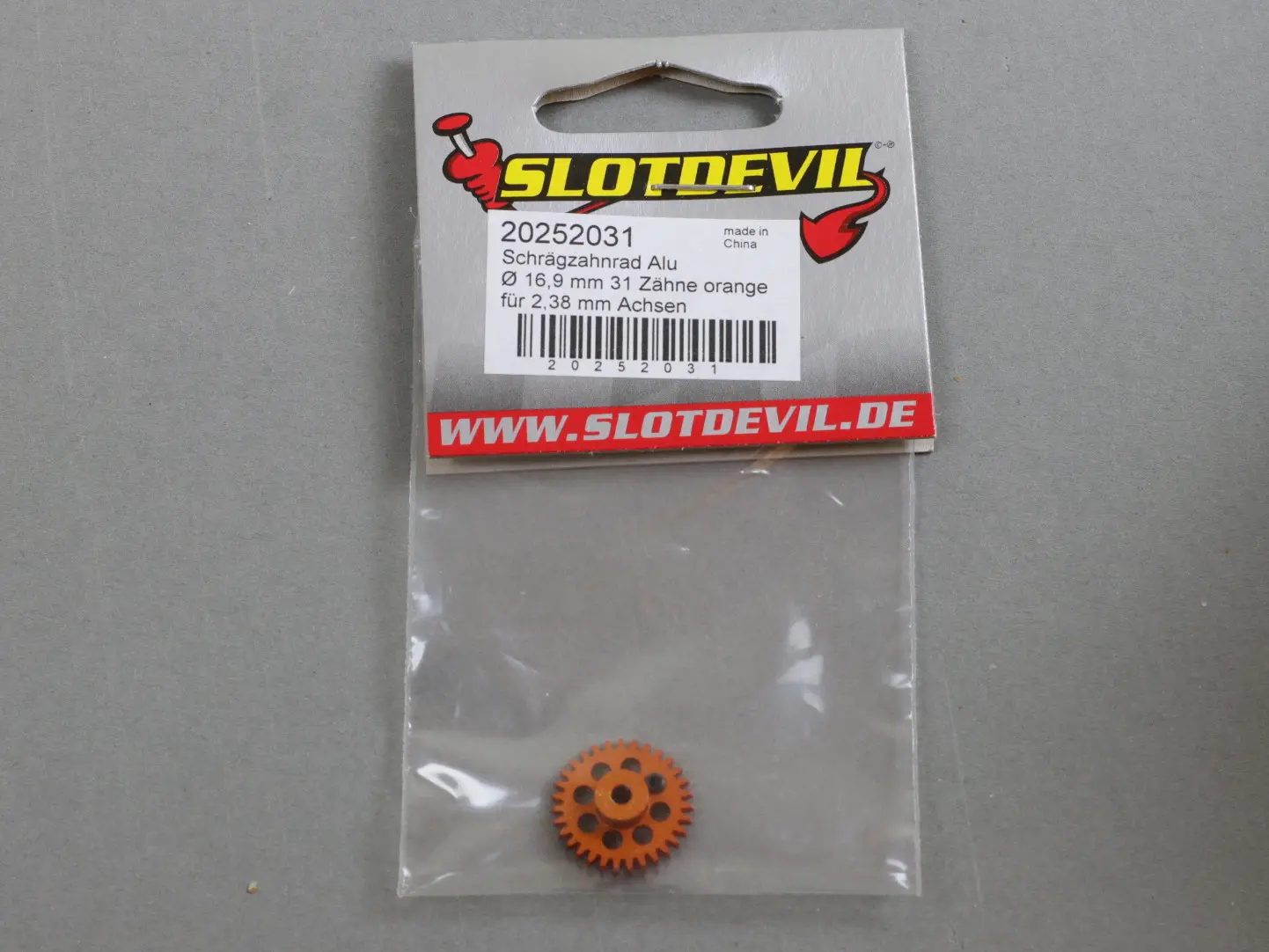

Schrägzahnrad 31 Zähne für 2,38 mm 16,9 mm Achsen orange – 20252031 SlotDevil

Die Schrägzahnräder von Slotdevil sind für Anglewinderantriebe gedacht.

Material: Duraluminiumfarbig eloxiert

Schrägzahnräder mit 25 bis 30 Zähne haben nur einen seitlichen Flansch für die Madenschraube.

Schrägzahnräder mit 31 und 32 Zähnen haben den Flansch für die Madenschraube auf der anderen Seit und müssen deshalb genau umgedreht auf der Achse montiert werden. Der kleine Gegenflansch dient als Absstandshalter. Der seitliche Flansch für die Madenscharube hat einen Duchmesser von 6,38 mm und eine Stärke von 3,0 mm. Der Gegenflansch bei den 31er und 32er Zahnrädern hat eine Stärke von 0,9 mm und der Zahnkranz eine Stärke von 1,3 mm. Die gesamte Stärke der ist 4,3 mm bis 30 Zähne und 5,2 mm ab 30 Zähne.

25 bis 30 Zähne = 15,7 mm äußerer Duchrmesser
31 und 32 Zähne = 16,9 mm äußerer Durchmesser

Mit 2,5 mm Madenschrauben = 1,3 mm lnnensechskantschlüssel erforderlich.
