Verzinkte Rohrschelle Ø 48, 60 und 76 mm, Lochabstand 70 bis 900 mm, ein- / doppelseitig

Unsere verzinkte Rohrschelle Ø 48, 60 und 76 mm ist mit Lochabständen von 70 bis 900 mm erhältlich. Befestigen Sie mit ihr Verkehrszeichen in Flachform kinderleicht an Rohrpfosten und Rundrohren.

Die beliebteste Version ist die verzinkte Rohrschelle mit 60 mm Durchmesser und 350 mm Lochabstand.

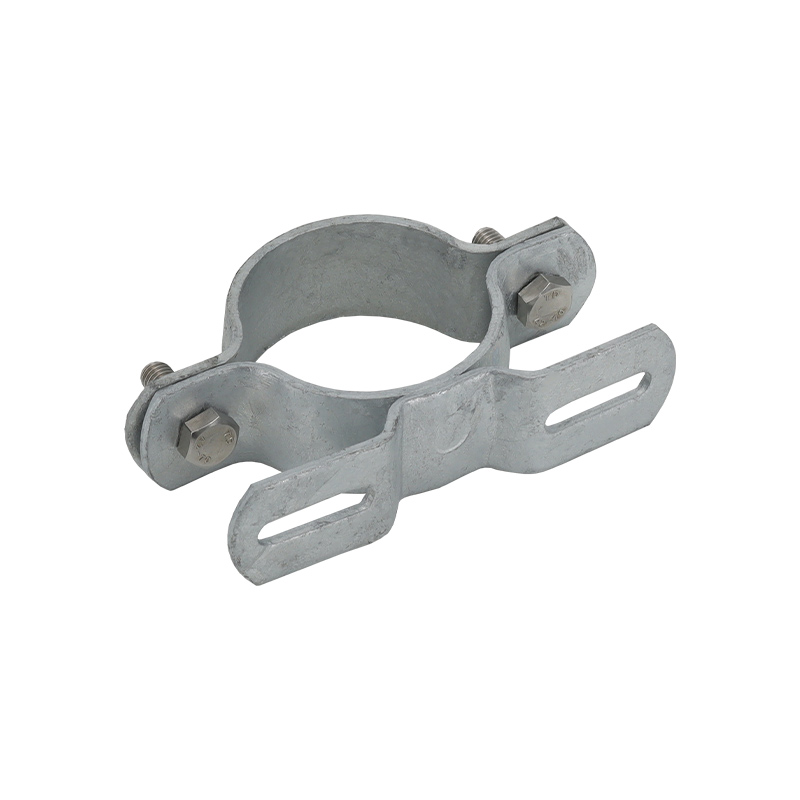

Eigenschaften Rohrschelle Ø 48, 60, 76 mm

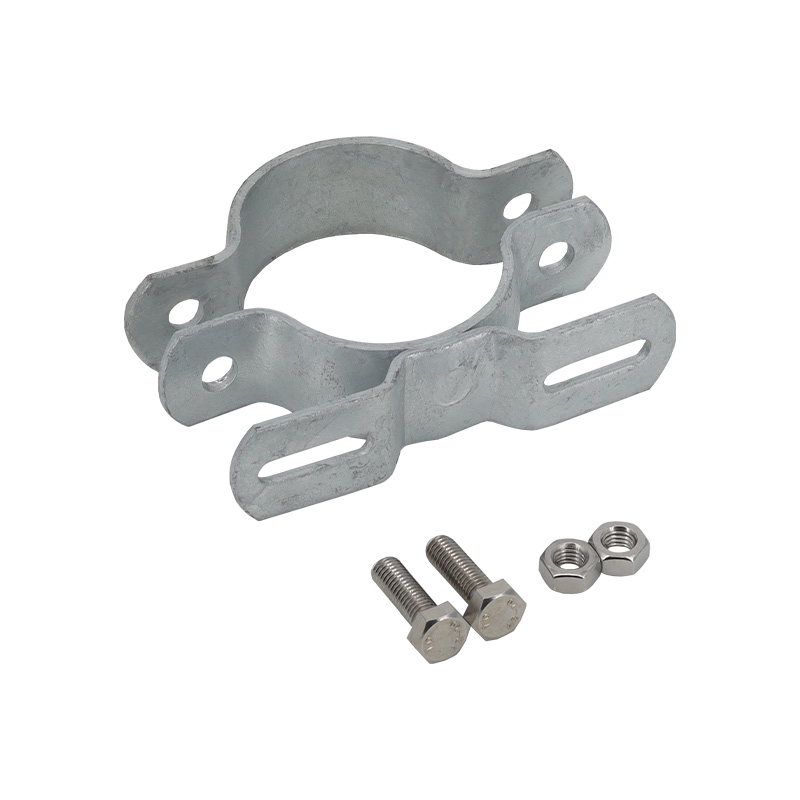

Die verzinkte Rohrschelle mit 48, 60 oder 76 mm Durchmesser befestigen Sie mit 2 mitgelieferten Schrauben M8 x 25 und Muttern. Bei Bedarf sind auch Edelstahlschrauben V2A lieferbar.

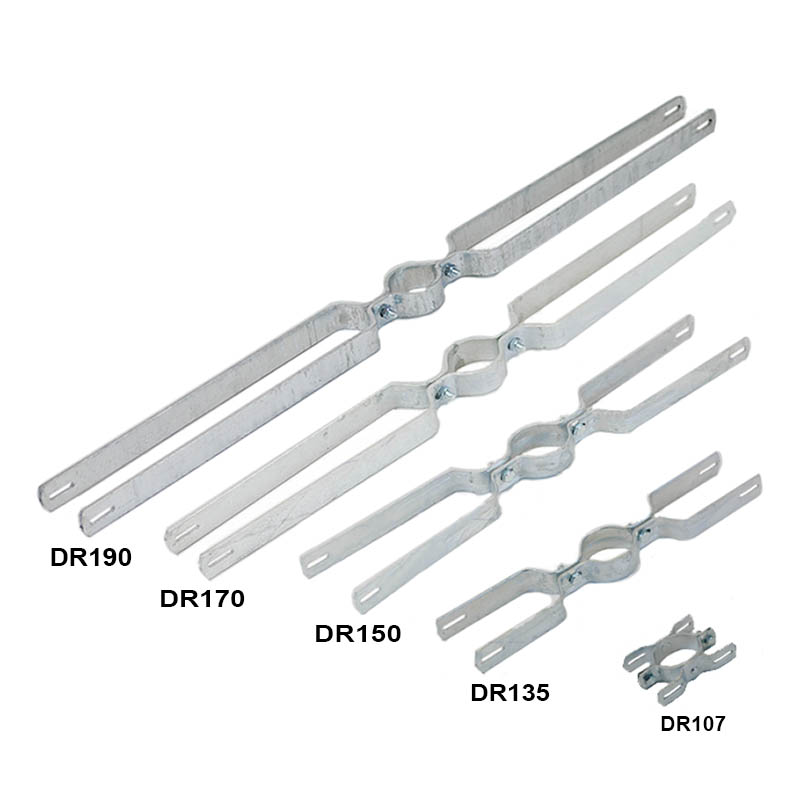

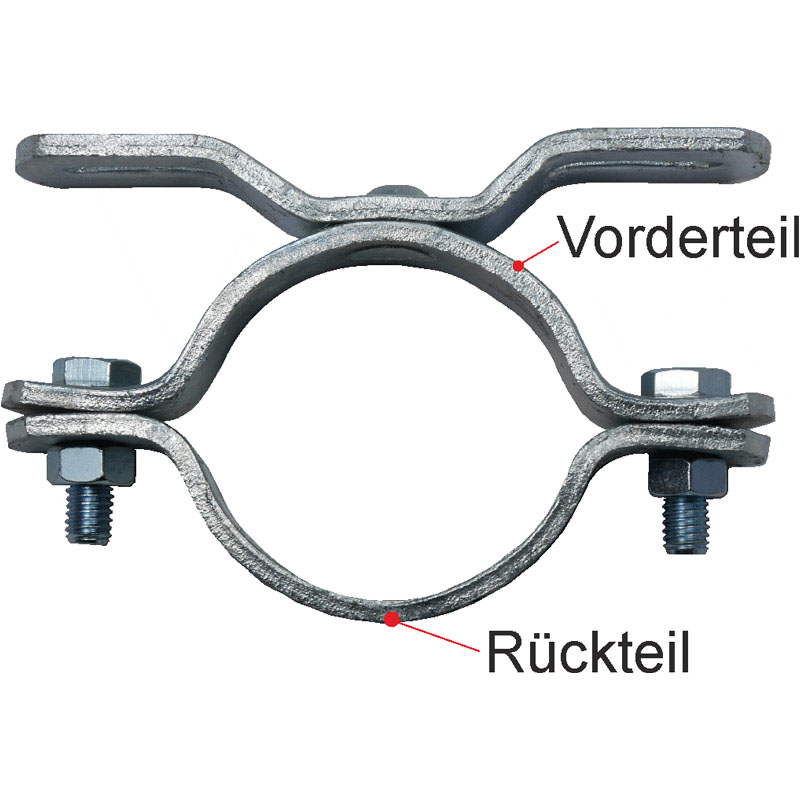

Der Steg und die Schelle befinden sich auf einer Höhe. Bei der einseitigen Version bestehen die Vorderteile aus einem gebogenen Stück. Die Rohrschelle mit Lochabstand 70 mm ist vernietet oder geschweißt. Die doppelseitigen Modelle ermöglichen es Ihnen 2 Verkehrszeichen gegenüberliegend anzubringen.

Maße verzinkte Rohrschelle Ø 48, 60, 76 mm

Der Schilderhalter hat 2 Langlöcher mit Maßen von circa 7 x 30 mm oder 9 x 30 mm. Sie erhalten die verzinkten Rohrschellen bei uns mit Lochabständen von 70 bis 900 mm entsprechend der IVZ-Norm.

Die Gesamtlänge unterscheidet sich je nach Modell:

Ø 48 mm

• R48/70 & DR48/70: ca. 121 mm
• R48/350 & DR48/350: ca. 391 mm
• R48/500 & DR48/500: ca. 545 mm
• R48/700 & DR48/700: ca. 746 mm
• R48/900 & DR48/900: ca. 949 mm

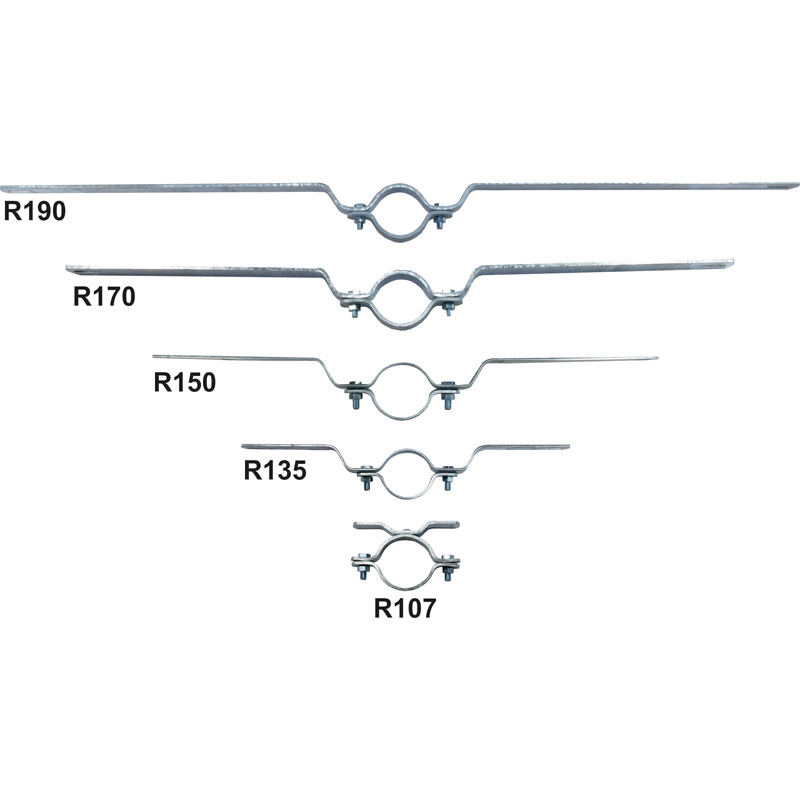

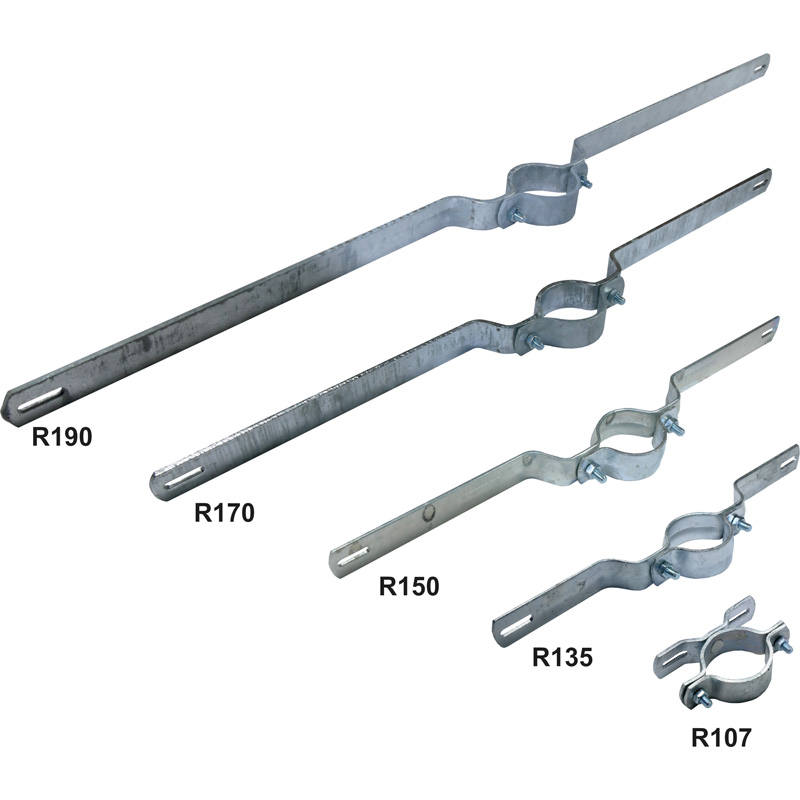

Ø 60 mm

• R107 & DR107: ca. 118 mm

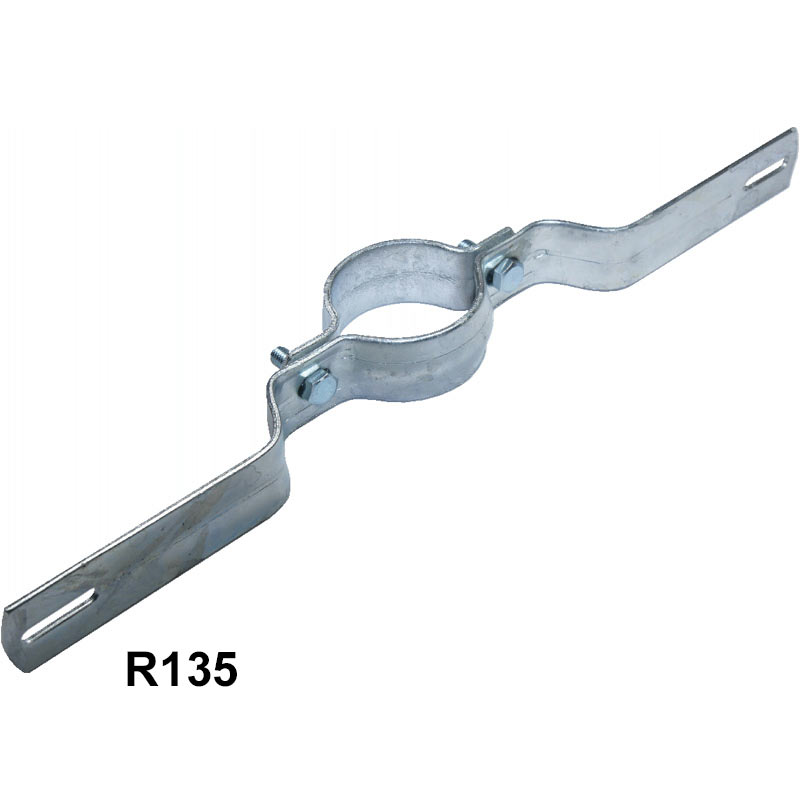

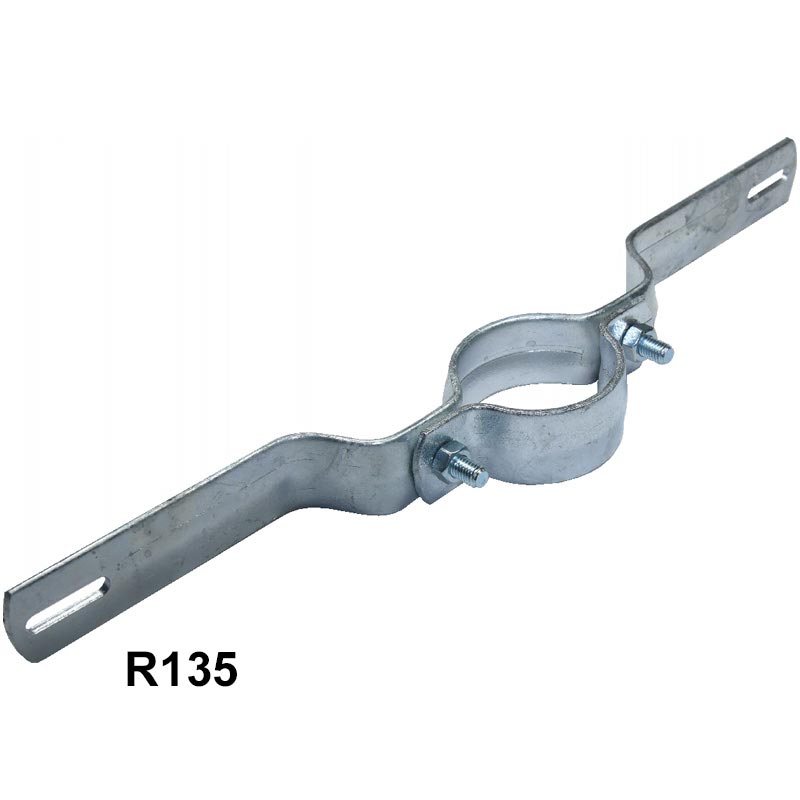

• R135 & DR135: ca. 391 mm
• R150 & DR150: ca. 523 mm
• R170 & DR170: ca. 575 mm
• R190 & DR190: ca. 959 mm

Ø 76 mm

• R307 & DR307: ca. 122 mm
• R335 & DR335: ca. 389 mm
• R350 & DR350: ca. 520 mm
• R370 & DR370: ca. 745 mm
• R390 & DR390: ca. 938 mm

Wie montiere ich die Rohrschelle Ø 48, 60, 76 mm?

Die verzinkte Rohrschelle Ø 60 mm, 76 mm oder 48 mm eignet sich für gelochte Verkehrszeichen in Flachform. Die Montage geht einfach:

• Stahlschellen auf das Verkehrszeichen legen und ausrichten,
• notwendige Löcher markieren,
• von der bedruckten Seite des Schildes aus bohren,
• bei Aluminiumblech 2/3 mm: Löcher auf der Rückseite entgraten,
• Schelle am Flachschild anschrauben und beides am Pfosten montieren.

Bei Verkehrszeichen können Sie die Lochung nach IVZ-Norm gleich dazu bestellen. Wir empfehlen Ihnen, pro Schild 2 Schellen zu nutzen.

Montagebedarf Rohrschelle Ø 48, 60, 76 mm

Für die Montage von Verkehrszeichen an den verzinkten Rohrschellen 48, 60 und 76 mm benötigen Sie Sechskantschrauben M6. Bei Bedarf bitte separat bestellen.
