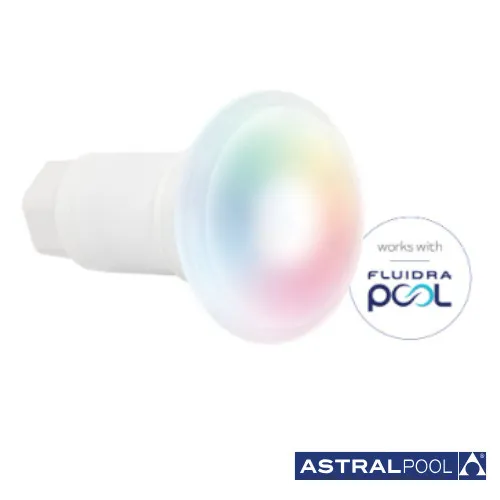

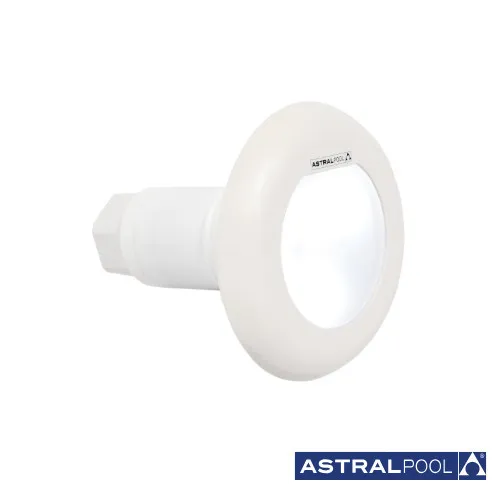

LumiPlus FlexiMini Connect Astral Pool Scheinwerfer LED Leuchtmittel: RGBW 400 lm

LumiPlus FlexiMini Connect Astral Pool Scheinwerfer LED Leuchtmittel: RGBW 400 lm

LumiPlus FlexiMini Connect erlaubt eine vollständige und individualisierte Steuerung der gesamten Poolbeleuchtung und kreiert

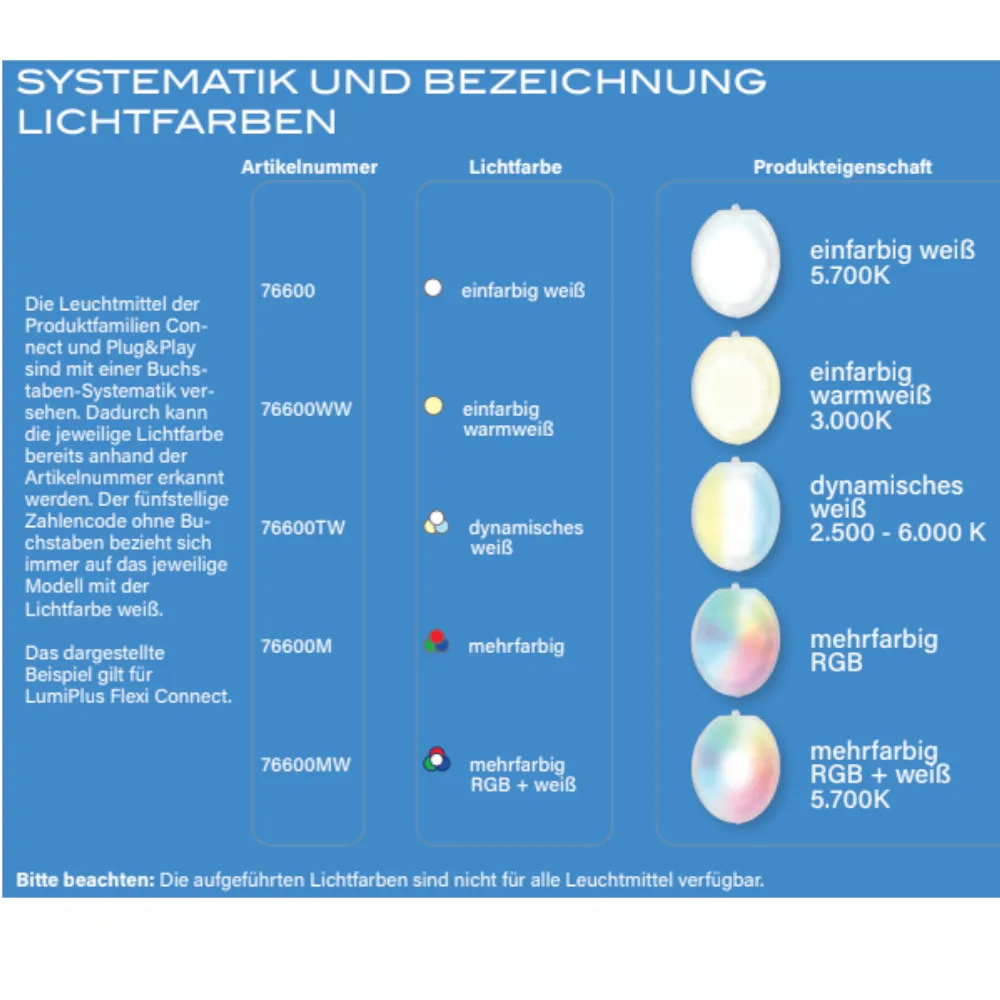

ein faszinierendes Lichterlebnis. Die Leuchtmittel sind in den Farben weiß, warmweiß, dynamisches weiß, RGB und RGBW

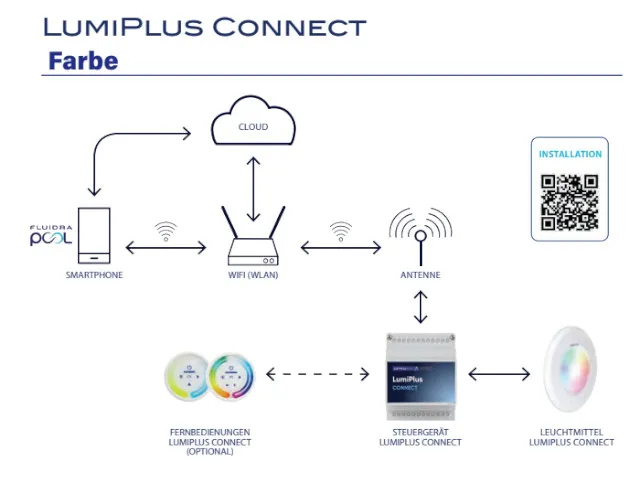

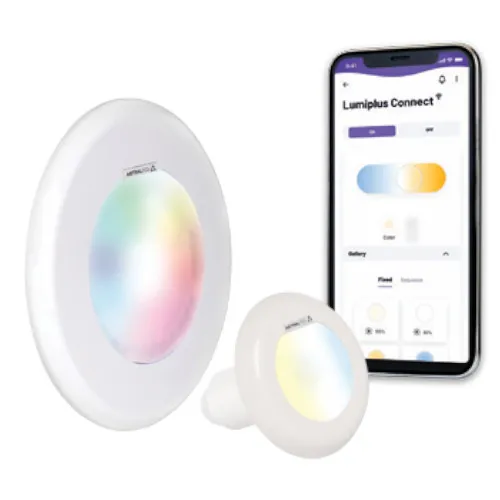

erhältlich. Intuitiv bedienbar über die FluidraPool-App und den LumiPlus Connect Controller. Ergänzend kann die LumiPlus
Connect Fernbedienung verwendet werden. Stromversorgung AC 12 V, inkl. Kabel 2,5 m.

ALLGEMEINE MERKMALE:
• Für die komplette Installation der Leuchte ist der Kauf einer der folgenden Codes von der Blende plus
Befestigung für LumiPlus FlexiMini erforderlich: 74392, 74393, 74394 oder 74395. Siehe entsprechende
Betriebsanleitung.
• Erfüllt die internationalen Sicherheitsnormen für Leuchten, insbesondere die Norm EN 60598-2-18:
LEUCHTEN TEIL 2: BESONDERE ANFORDERUNGEN, TEIL 18: LEUCHTEN FÜR SCHWIMMBECKEN UND ÄHN
LICHE ANWENDUNGEN.
• Laut Norm EN 50065 gehört die Leuchte zur Klasse 116.
• Der Hersteller haftet in keinem Fall für Mängel, die durch fehlerhafte Handhabung, Installation oder den
nicht werkseitig durchgeführten Einbau elektrischer Komponenten verursacht wurden.
• Die Leuchte darf nur vollständig unter Wasser getaucht betrieben werden.
• Die Lichtquelle dieser Leuchte ist nicht auswechselbar; wenn die Lichtquelle das Ende ihrer Lebensdauer
erreicht, muss sie durch eine komplette Leuchte ersetzt werden.
• Der Zugriff auf das Innere der Leuchte ist strikt untersagt. Im Fall von Manipulationen erlischt die Garantie.
• Betriebstemperatur des Wassers: Mindestens 5ºC – Höchstens 40ºC.
• Maximale Installationstiefe: 0,4 Meter in Bezug auf die Wasseroberfläche.
• In Schwimmbecken mit Salzelektrolyse ist die Installation des LumiPlus Wireless Range Extender, Code
64633, empfehlenswert.

ELEKTROINSTALLATION:

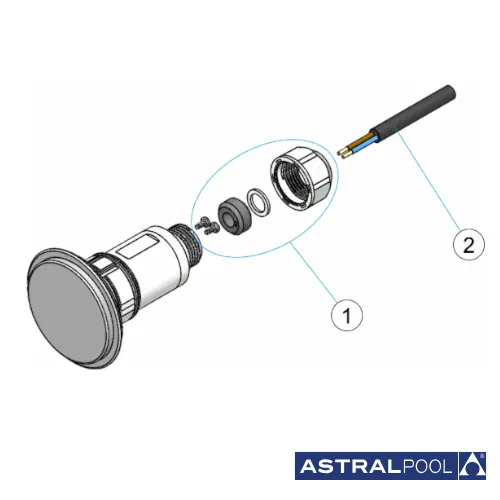

• • Es liegt in der Verantwortung des Installateurs, die Dichtheit des durch die Kabelverschraubung geschützten Anschlussbereichs sicherzustellen.
• Bei der Berechnung der Kapazität des Sicherheitstransformators muss beachtet werden, dass der Gesamtanschlusswert um 30% überdimensioniert sein muss.
• Wir empfehlen die Verwendung des Kits für Unterwasseranschlüsse AstralPool, Code 32803, falls eine Verlängerung des mitgelieferten Kabels erforderlich sein sollte
(max. 2x6mm² H07RN8-F)
• Falls das mit der Leuchte mitgelieferte Kabel nicht verwendet wird, müssen folgende Punkte beachtet werden:

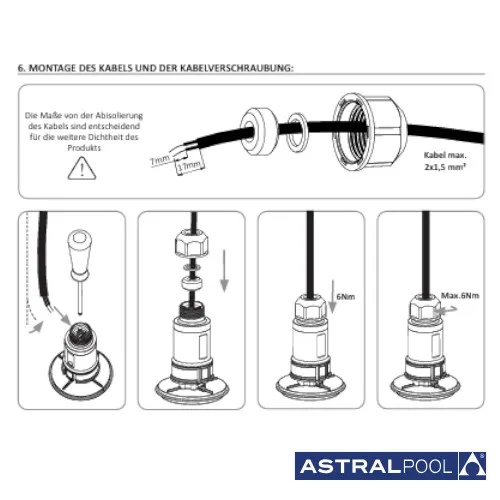

• Der kleinste von der Kabelverschraubung zugelassene Querschnitt ist 2x1mm² H07RN8-F, der maximale Querschnitt ist 2×1,5 mm² H07RN8-F.
• Es liegt in der Verantwortung des Installateurs, unter Berücksichtigung des Gesamtanschlusswerts den erforderlichen Kabelquerschnitt, die Kabellänge sowie den zugelassenen maximalen Spannungsabfall, entsprechend den geltenden Vorschriften, zu berechnen, um sicherzustellen, dass an den Leuchten 12V AC anliegt.
• Die Tabellen zu den erforderlichen Kabelquerschnitten je nach Modell des Spots, Installationstyp und Ka
bellänge beachten.
• Die Stromversorgung des Projektors hat keine Polarität

LumiPlus Flexi Mini Connect Leuchtmittel Anleitung

Leaflet_ConnectControlSystems__DE_2023_11

installationmanual_LumiPlus__DE_2025_02
